离心式管道泵的性能曲线介绍

编辑:河北巨富泵业有限公司时间:2019-11-19

       离心式管道泵的总流量、水泵扬程、功率、速比、效率高等性能指标之间存在一定的关系,它们之间的关系用曲线表示,即水泵的性能曲线。泵的性能参数与其相互制约的关系:首先,泵的额定最高转速是前提,泵的性能曲线主要有三种:扬程曲线、功率曲线和效率曲线。

离心式管道泵特性曲线:

       离心泵的主要性能曲线,比转速低于80的离心泵具有升、降(中间升、两侧弯)的特性,称为驼峰性能曲线。比转速在80~150之间的离心泵,其性能曲线比较平缓,比转速大于150的离心泵具有陡降特性曲线。一般来说,当流量较小时,水头较高,水头随着流量的增大而逐渐减小。

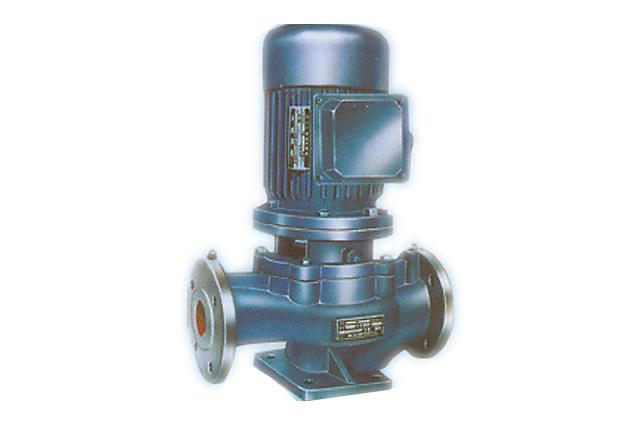

离心式管道泵


离心式管道泵流量:

       轴功率随流量增大而增大,当流量Q=0时,相应的轴功率不等于零,而是一定值(约为正常运行的60%)。这种功率主要由机械损耗消耗,这时泵里充满了水如果泵长时间运行,泵内温度会不断升高,泵壳和轴承会发热,严重时可能引起泵体热变形。我们称之为“闷头”,此时,升力值很大,当出口阀逐渐打开时,流量会逐渐增大,轴功率会慢慢增大。

       离心式管道泵的曲线像山峰时,当流量为零时,效率也等于零。随着流量的增加,效率逐渐提高,但当流量达到一定值时,效率降低,有更高的效率值,在较高的效率点附近,效率相对较高,这个区域叫做高效区。
