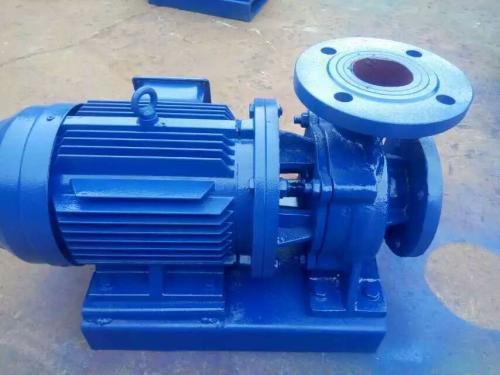

离心式管道泵的工作原理是什么

编辑:河北巨富泵业有限公司时间:2019-07-10

        在介绍离心泵的工作原理之前,做了一个简单的实验。在一个装满水的盆里,盆里的水用手搅动以作圆周运动。随着人工搅拌速度的加快,水池中的水运动越来越快。盆中间的水冲向盆的边缘,使嘴从边缘溢出。为什么水会溅到水池周围?这是由于水在圆周运动过程中产生的离心力造成的。离心力是任何物体在圆周上运动时产生的。离心泵是利用液体在旋转过程中产生的离心力来输送液体的。

        离心式管道泵的主要工作部件是叶轮4。它有6到8个向后弯曲的叶片,驱动液体旋转。叶轮固定在泵壳体5中的泵轴8上。泵的吸入口位于泵壳的中心,与吸入管3相连。泵的出口与泵壳相切方向的排出管7相连,吸入管的起始处安装底阀2,当泵停止时,阻止液体流回储槽。底阀下侧过滤器1的作用是防止杂质进入管道。排放管道上装有调节液体流量的控制阀6,还应安装止回阀,防止停车时液体回流造成事故。当电机带动叶轮通过泵轴转动时,液体从泵壳中心通过吸入管吸入泵内,然后沿排出喇叭口泵壳的切线方向排出,再进入排出管道送至目的地。

        在启动离心泵之前,应进行灌溉泵,将输送的液体注入吸入管道和泵壳中。启动后,高速旋转的叶轮带动叶片间的液体一起旋转。在离心力扫帚的作用下,液体沿着叶片之间的流动通道从叶轮向外流动,并从叶片末端喷出,进入螺旋泵壳。此时,流速更高,高达15-25 m/s,增加了动能。同时,由于液体自身的日冕力,液体的静压能也随之增加。液体进入泵壳后,蜗壳泵壳内的流道面积逐渐增大,液体流速逐渐降低。一些动能转化为静压能。在泵的出口处,液体的细丝压能进一步增大,经嘴后从排出管排出。同时,从叶轮中心喷出的液体形成低压区,形成贮存。

        在品种中,液体表面的大气压力和叶轮中心的局部真空之间的压力差。在这种压差的作用下,液体沿着吸入管道连续进入叶轮,以补充排出的液体。叶轮不停地旋转,液体!他们不断地推人和排放他们。综上所述,离心泵的工作原理是充满液体的叶轮在泵壳内高速旋转,使液体受到离心力的作用,将力转化为动能和静压能,从而吸入和排出液体。

        如果离心泵在启动前没有在吸入管或泵壳内充满液体,或在运行中漏出空气,由于空气的密度远小于液体的密度,产生的离心力很小,在吸入口形成的真空度很低。把液体吸进泵里。此时,虽然叶轮转动,但无法运输。液体,这种现象被称为“气体捕集器”。为了消除“积气”现象,通常需要在泵启动前向泵内充注,在底阀的作用下向吸入管和泵壳内充注液体。对于大流量泵,为了减少阻力损失,常常不装底阀,泵也不灌,而是用真空泵抽气,然后启动;例如,离心泵安装在比储液罐低的位置。工作面上,管道出口与大气相通,可打开泵的人阀和出口阀,自动充液。
