多级卧式清水泵的构造

编辑:河北巨富泵业有限公司时间:2019-06-03

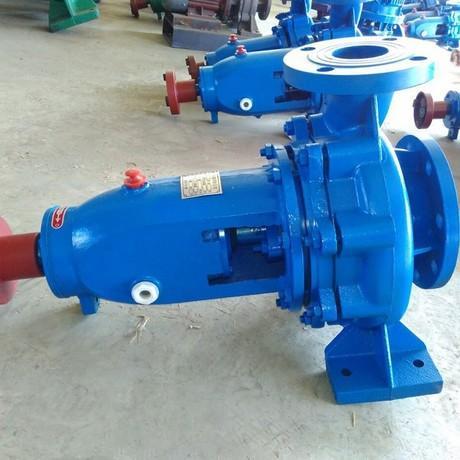

        卧式清水泵可分为单级和多级两种,其工作方法和结构各有不同之处,我们将介绍多级清水离心泵的结构。卧式清水泵的结构大致可分为外部简单部件、内壳部件、转子部件和轴密封部件。

        简化的组件。由电机支撑的吐出弯管和安装底板和吸入口的外筒体组成。弯管通过填料函和轴密封装置顶出,下端与筒体内壳连接,起到悬挂作用。

        内壳组件。内壳部分通过螺栓固定在弹射弯管的下端。它由压力水嘴、引射段、中段、导叶、盖板、多级离心泵体和吸入喇叭口组成。密封圈、导叶衬套、衬套等零件安装在壳体中部、导叶等相关零件上。

        转子部件(1)电机承受多级离心泵的轴向推力,电机轴通过刚性联轴器与多级离心泵轴连接。转子部件的轴向高度通过多级离心泵联轴器与电机联轴器之间的调节螺母上下调节,使叶轮出口与导叶和多级离心泵体的流道相一致。叶轮和套筒通过键、套筒螺母和锁紧螺母固定在轴上。(2)离心泵体承受多级离心泵的轴向推力,电机轴通过弹性联轴节与离心泵轴连接。转子组件的轴向高度通过推力轴承组件上的调节螺母上下调节,使叶轮出口与导叶和多级离心泵体的流道相一致。叶轮和套筒通过键、套筒螺母和锁紧螺母固定在轴上。

        轴密封部件。车轴组件位于填料箱体内,填料箱体内有填料密封和机械密封两种形式。为了保持多级泵的真空状态,用0.1-0.2兆帕的压力水进行轴封或冲洗。

        平衡管从顶出弯管下部引出,与凝汽器顶部连接。将外缸空气排至凝汽器,以平衡外缸与凝汽器之间的真空,稳定水多级离心泵的吸入条件,保证多级离心泵的运行性能。

        了解多级离心泵的基本结构,可以更好地利用多级离心泵,使其发挥更好的作用。
